Anpassade bandgående undervagnar konstruerade för just din maskin (0,8T – 120T)
Från prototypdesign till massproduktion levererar vi kraftiga bandvagnschassin i stål och gummi skräddarsydda efter dina specifikationer. Få fullständigt dimensionerade 3D CAD-ritningar och tekniska förslag inom 24 timmar.
- 24 timmars teknisk respons| 3D CAD-ritningar och förslag
- MOQ = 1 set stöds| Idealisk för prototypframställning och OEM-byggnation
- 1 års global garanti| Fullständig teknisk support och reservdelssupport
- ISO9001-certifierad fabrik| Mer än 20 års direkt tillverkning
Beprövad OEM-expertis, betrodd av globala maskintillverkare
-
20+ års erfarenhet av specialtillverkning
-
500+ | Anpassade projekt levererade över hela världen
-
0,8–120 ton | Omfattande lastkapacitetsområde
-
98 % | Leverans i tid och kvalitetsnöjdhet
Begär ditt offert på anpassat underrede
Berätta om dina utrustningskrav. Vårt ingenjörsteam kommer att analysera din nyttolast, hastighet och terrängförhållanden för att tillhandahålla en optimerad CAD-design inom 24 timmar.
Mikrokopia av formulärfält:
Spårtyp:Gummiband (0,8–30 ton) / Stålband (0,5–120 ton) / Utdragbart system
Nödvändig nyttolast (ton):t.ex. 15 ton
Utrustningsapplikation:t.ex. borrigg, mobil kross, rivningsrobot
Ladda upp CAD/skiss:Ladda upp din ritning eller skiss för den övre maskinen (PDF, CAD, JPG accepteras)
Utvalda anpassade spårade system
Behöver du en utgångspunkt? Utforska våra standardbaskonfigurationer konstruerade för olika arbetsförhållanden. Varje modell kan anpassas till 100 % för att matcha ditt hydraulsystem och dina chassimått.

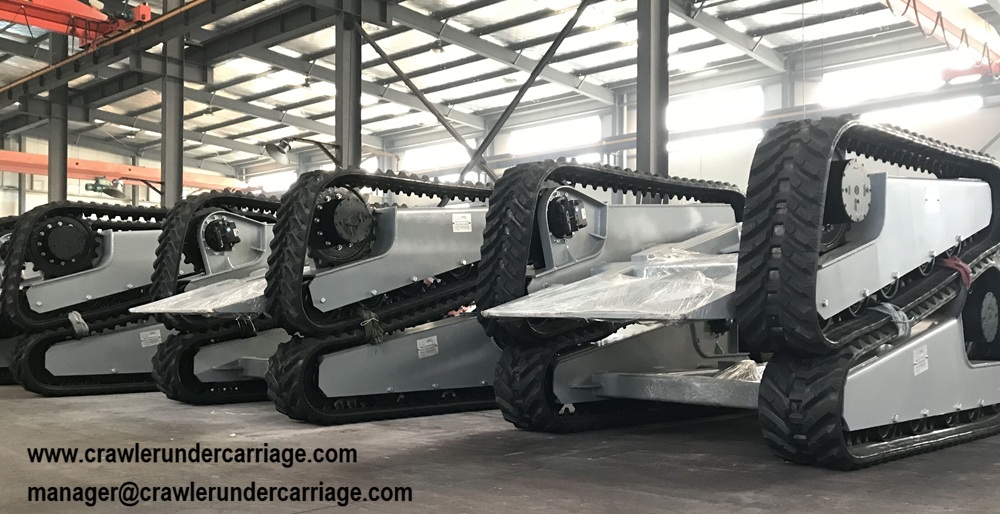

Gummibandunderrede
Zhenjiang Yijiang-företaget utvecklar, producerar och levererar gummibandsunderrede för ett mycket brett användningsområde. Gummibandsunderrede har därför hög rörlighet och lågt marktryck och är idealiska för jordbruksmaskiner, robotplattformar och stadsbyggnadsutrustning. De används ofta inom jordbruk, industri och bygg.
Gummibandsunderredet är stabilt på alla vägar. Gummibanden är mycket rörliga och stabila, vilket säkerställer effektivt och säkert arbete.
Gummibandens undervagns bärkapacitet är 0,8 ton–30 ton.
SJ300A
Gummibandunderrede
- Typ: SJ300A
- Mått (mm):1800X300X485
- Lastkapacitet (T): 3
- Dödvikt (kg): 700
- Körhastighet (km/h): 2-4
- Teoretiskt utgångsmoment:3000 sjömil
- Gummiband: 300X52.5AX74
- Klättringsförmåga: ≤30°
SJ800A
Gummibandunderrede
- Typ: SJ800A-1
- Mått (mm): 2480X400X610
- Lastkapacitet (T): 8
- Dödvikt (kg): 1300
- Körhastighet (km/h): 1,5
- Teoretiskt utgångsmoment: 10900 NM
- Gummiband: 400X72.5X74
- Klättringsförmåga: ≤30°
SJ1500A
Gummibandunderrede
- Typ: SJ1500A
- Mått (mm): 3255X400X653
- Lastkapacitet (T): 15-18
- Dödvikt (kg): 2000
- Körhastighet (km/h): 1,5
- Teoretiskt utgångsmoment:24000 NM
- Gummiband: 400X72.5X96
- Klättringsförmåga: ≤30°

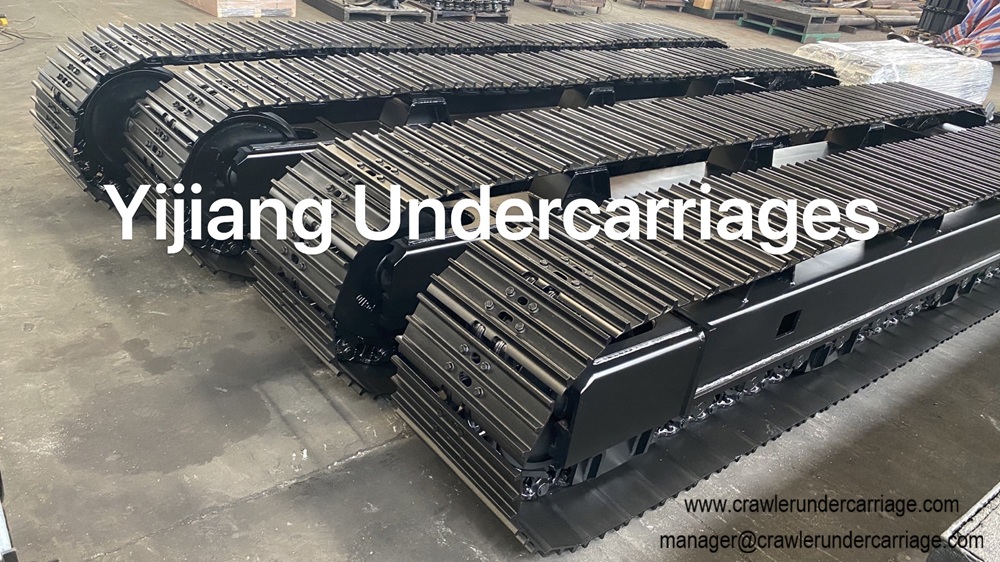

Stålbandsunderrede
Vårt företag designar, specialanpassar och producerar alla typer av kompletta stålbandsunderrede för laster från 0,5 ton till 150 ton. Tunga laster är därför inga problem. Stålbandsunderrede är lämpliga för vägar med lera och sand, sten, klippor och block, och stålband är stabila på alla vägar.
Stålkedjan på stålbandsunderredet är mycket hållbar och stark.
Jämfört med gummiband, maximal hållbarhet för tuffa terränger. Konstruerad med slitstarka stålskenor, kraftiga rullar och reducerare med högt vridmoment för borriggar och krossar.
SJ400B
Stålbandsunderrede
- Typ: SJ400B
- Mått (mm): 1998X300X475
- Lastkapacitet (T): 4
- Dödvikt (kg): 950
- Körhastighet (km/h): 2-4
- Teoretiskt utgångsmoment: 4155 NM
- Stålskena: 300X101.6X41
- Klättringsförmåga: ≤30°
SJ4500B
Stålbandsunderrede
- Typ: SJ4500B
- Mått (mm): 4556x500x858
- Lastkapacitet (T): 40-45
- Dödvikt (kg): 6500
- Körhastighet (km/h): 0,8
- Teoretiskt utgångsmoment: 74500 NM
- Stålskena: 500x190x55
- Klättringsförmåga: ≤30°
SJ6000B
Stålbandsunderrede
- Typ: SJ6000B
- Mått (mm): 4985X500X888
- Lastkapacitet (T): 60-65
- Dödvikt (kg): 8300
- Körhastighet (km/h): 0,8
- Teoretiskt utgångsmoment: 74500 NM
- Stålskena: 500X190X55
- Klättringsförmåga: ≤30°
Utdragbara spårsystem
Yijiang tillhandahåller hydrauliskaUtdragbara spårsystemDet expanderbara bandsystemet ger bättre stabilitet och tar upp mindre plats. Det expanderbara bandunderredet kan smidigt passera genom smala passager, begränsat transportutrymme och ger ytterligare stabilitet i utdragna positioner genom att justera underredets bredd.
Applikationspresentation
Konstruerad för extrema tillämpningar världen över
Beskrivningar av applikationsobjekt:
-
Borr- och pålningsriggar:Förstärkt strukturram konstruerad för att motstå kraftiga vibrationer och vridmoment vid djupborrning.
-

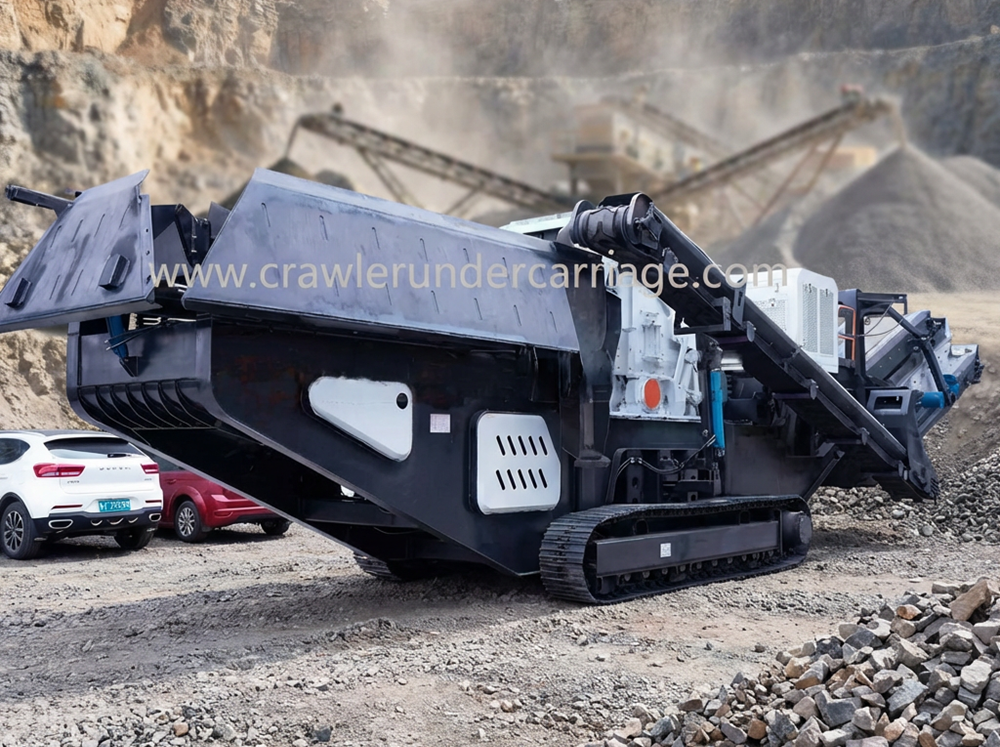

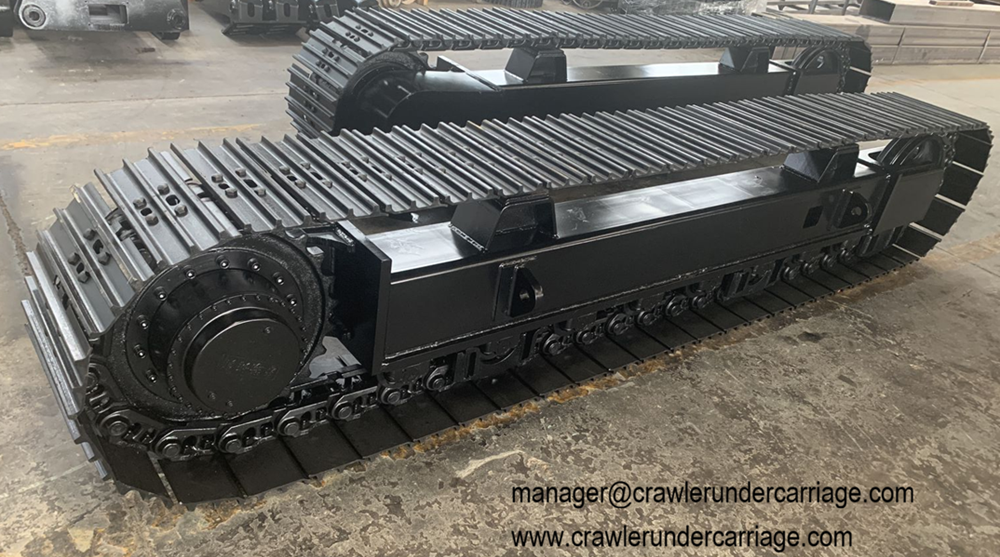

Mobila krossar och gruvdrift:Kraftigt 40T–120T stålbandschassi byggt för stenig terräng och kontinuerliga stötbelastningar.
-
Specialiserad robotteknik och brandbekämpning:Kompakt gummibandschassi integrerat med trådlösa drivmoduler och hög klättringskapacitet i sluttningar.
-
Jordbruks- och skördemaskiner:Gummilarv med brett fotavtryck och designade för att minimera jordpackning.
Transparent OEM-teknikarbetsflöde i 6 steg
Stegbeskrivningar:
1. Kravanalys:Inledande samråd gällande nyttolast, arbetshastighet, hydraulisk effekt och transportgränser.
2. Tekniskt förslag:Vårt tekniska team utvärderar era maskinparametrar och presenterar ett skräddarsytt strukturellt förslag.
3. Godkännande av 3D CAD och ritningar:Detaljerade 3D-modeller och ritningar för monteringsgränssnitt genereras för din slutgiltiga godkännande.
4. Precisionstillverkning:Toppmodern CNC-skärning, höghållfast manuell svetsning och precisionsbearbetning.
5. 100 % kvalitetstestning:Noggranna belastningstester, läckagekontroller av hydrauliska anläggningar och verifiering av rörelseriktning före leverans.
6. Global leverans och support:Exportstandard trälåda med livstids teknisk hjälp och reservdelsassistans.
Kompromisslös kvalitetskontroll från stål till slutmontering
Varje specialbyggt underrede genomgår noggrann inspektion i varje produktionssteg. Vi prioriterar högkvalitativt konstruktionsstål och strukturell svetsintegritet för att säkerställa att din utrustning fungerar tillförlitligt i över 5 år utan strukturella fel.
Funktionspunkter:
-

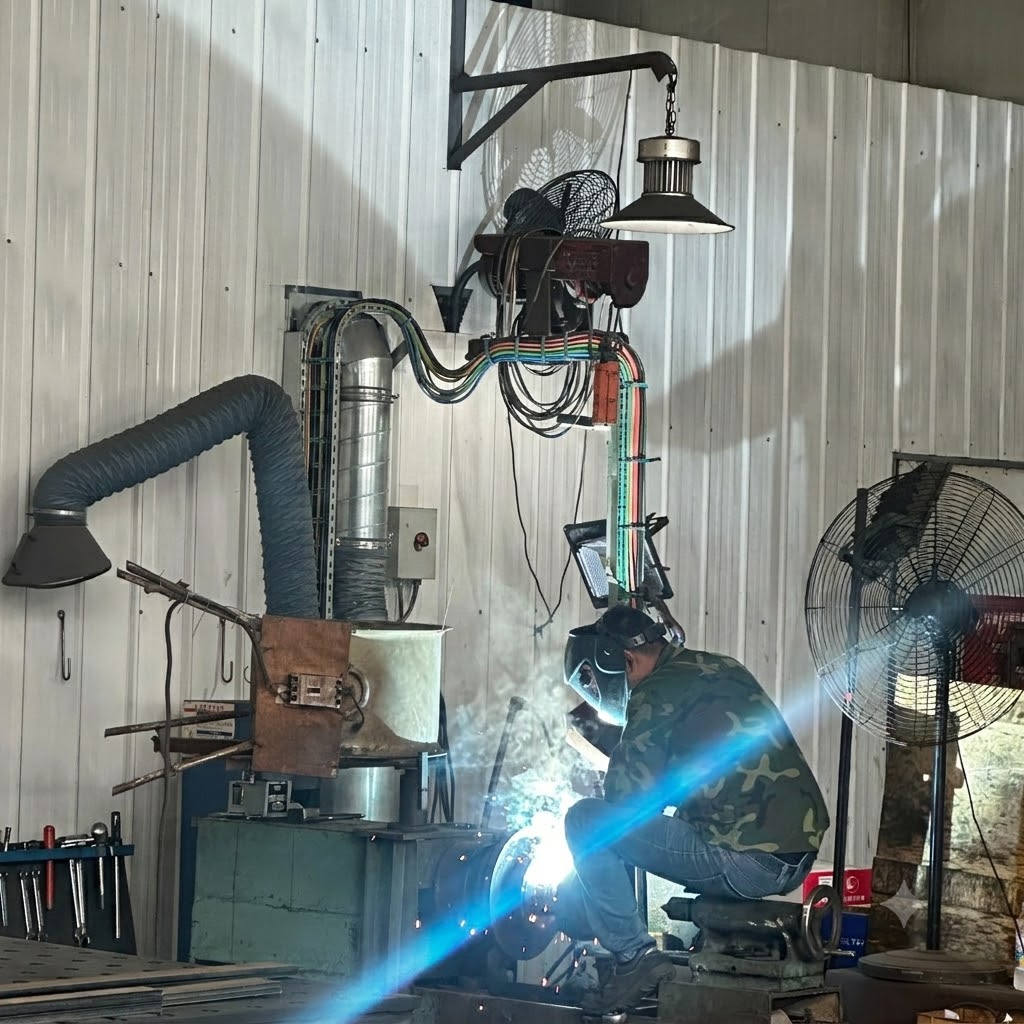

Höghållfast svetsning:Certifierade manuella svetstekniker för maximal utmattningsbeständighet i applikationer med hög belastning.
-
Matched Drive-integration:Sömlös integration av förstklassiga hydraulmotorer, planetväxellådor och bromssystem.
-
100 % fabriksinspektion:Varje chassi genomgår fulllast-, hastighets- och hydraultryckstester innan de lämnar vår anläggning.
Svara på din förfrågan inom 24 arbetstimmar
Vår produkt: insisterar på kvalitet först, produktionsstandardstöd fabrik och produktinspektion
Vår service: perfekt eftermarknadsservice och professionellt team
Företagets styrka: Korta ledtider och snabba leveranser, flexibla betalningsvillkor
Exklusiva och unika lösningar kan erbjudas våra kunder av välutbildade och professionella ingenjörer och personal.
En komplett kategori som innehåller allt du behöver
Ingenjörsmässig excellens inom skräddarsydda spårade lösningar
På Zhenjiang Yijiang Machinery överbryggar vi klyftan mellan komplexa maskinkonstruktioner och pålitlig prestanda i fält. Vår tillverkningsanläggning på 20 000 kvadratmeter grundades 2005 och är utrustad med kraftiga CNC-bearbetningscentra, precisionslaserskärare och omfattande hydrauliska testbänkar.
Vi specialiserar oss på att lösa komplexa mobilitetsutmaningar för specialiserade industrier – inklusive borriggar, mobila krossar, skördetröskor och robotteknik för brandbekämpning.
Oavsett om du behöver ett stålchassi med hög markfrigång för stenig gruvterräng eller ett gummibandssystem med lågt marktryck för känsliga jordar, arbetar vårt interna tekniska team direkt med dina ingenjörer för att leverera optimerad strukturell styrka, perfekta monteringsgränssnitt och exceptionell laststabilitet.
Fabrikens höjdpunkter:
Kapacitet:Nyttolastområde från 0,8 ton till 120 ton
Arbetskraft:Seniora hydraul- och maskiningenjörer med 15+ års erfarenhet
Kvalitetssäkring:100 % belastningstestning och hydraulisk trycktestning före leverans
Globalt fotavtryck:Bevisade leveranser till Europa, Nordamerika, Ryssland och Sydostasien
Vanliga frågor
Q1Kan jag beställa bara en uppsättning för prototyputveckling?
A: Ja, absolut! Vi stöder MOQ = 1 set för specialbyggda projekt. Oavsett om du bygger en enda prototyp eller förbereder dig för massproduktion, erbjuder vi exakt samma tekniska noggrannhet och kvalitetskontroll.
Q2Kan jag byta ut ett stålbandsunderrede mot ett gummiband senare på samma ram?
AGenerellt sett nej. De interna styr- och drivkomponenterna är fundamentalt olika. Stålband löper på stålrullar via en kedjelänk, driven av ett kedjehjul som griper in i kedjestiften. Gummiband använder rullar med släta ytor som löper inuti en gummiramsstyrning, driven av ett kedjehjul som griper in i inre järntänder. Ramgeometrierna, rullhöjderna och kedjebandsprofilerna är distinkta, så bandtypen måste bestämmas under den inledande urvalsfasen.
Q3Vilka parametrar behöver jag ange för en anpassad offert?
A:För att ge dig en korrekt ritning och offert behöver vi endast: (1) Maskinens totala nyttolast, (2) Föredragen bandtyp (stål eller gummi), (3) Transportmått, (4) Driftshastighet och terrängförhållanden, och (5) Hydrauliska systemparametrar
Q4Vilken är er garanti- och tekniska supportpolicy?
A:Vi erbjuder en12 månaders eller 1 000 arbetstimmars garantitäcker alla strukturella delar och huvudkomponenter. Våra ingenjörer erbjuder video- och CAD-assistans dygnet runt för integration, och reservdelar skickas globalt inom 7 dagar.
Har du fortfarande problem med att välja ett bandgående underrede som passar din mobila maskin?
Dela gärna med dig av din idé om ditt bandgående underrede. Låt oss få bra saker att hända tillsammans!
