Ipasibo ang undercarriage - Zhenjiang Yijiang Machinery Co. Ltd.

Mga Custom Tracked Undercarriage nga Gidisenyo para sa Imong Piho nga Makinarya (0.8T – 120T)

Gikan sa disenyo sa prototype hangtod sa mass production, naghatud kami og heavy-duty nga steel ug rubber crawler chassis nga gipahaom sa imong mga espesipikasyon. Pagkuha og kompleto nga dimensyon sa 3D CAD drawings ug teknikal nga mga proposal sulod sa 24 oras.

24 oras nga Tubag sa Inhenyeriya| Mga Drowing ug Proposal sa 3D CAD
MOQ = 1 Set nga Gisuportahan| Maayo alang sa Paghimo og Prototyping ug OEM
1 ka Tuig nga Garantiya sa Tibuok Kalibutan| Kompleto nga Suporta sa Teknikal ug mga Piyesa
Pabrika nga Sertipikado sa ISO9001| 20+ ka Tuig nga Direktang Paggama

Napamatud-an nga Kahanas sa OEM nga Gisaligan sa mga Tiggama sa Makina sa Kalibutan

20+ ka Tuig | Kasinatian sa Paggama nga Gipasadya
500+ | Mga Proyekto nga Gipasadya Gihatud sa Tibuok Kalibutan
0.8T – 120T | Komprehensibo nga Sakop sa Kapasidad sa Pagkarga
98% | Paghatud sa Oras ug Katagbawan sa Kalidad

Paghangyo sa Imong Custom Undercarriage Proposal

Sultihi kami sa imong mga kinahanglanon sa kagamitan. Ang among team sa inhenyeriya mo-analisar sa imong payload, katulin, ug kondisyon sa yuta aron makahatag og maayo nga CAD design sulod sa 24 oras.

Mikrokopya sa Porma sa Field:
Tipo sa Riles:Riles nga Goma (0.8T–30T) / Riles nga Asero (0.5T–120T) / Mapalawig nga Sistema
Gikinahanglan nga Payload (Tonnes):pananglitan, 15 ka tonelada
Aplikasyon sa Kagamitan:pananglitan, Drilling Rig, Mobile Crusher, Demolition Robot
Pag-upload og CAD/Sketch:I-upload ang imong upper machine drawing o sketch (gidawat ang PDF, CAD, JPG)

IPADALA ANG IMONG PANGAYO

Gipili nga Custom Tracked Systems

Nagkinahanglan og sinugdanan? Susiha ang among standard nga mga konpigurasyon sa base nga gidisenyo alang sa lain-laing mga kondisyon sa pagtrabaho. Ang matag modelo mahimong 100% nga ipasibo aron mohaom sa imong hydraulic system ug mga dimensyon sa chassis.

Ilalom sa goma nga riles

Ang kompanya sa Zhenjiang Yijiang nagpalambo, naggama, ug nagsuplay sa mga rubber track undercarriages para sa lain-laing mga gamit. Busa, ang mga rubber track undercarriages adunay taas nga paglihok ug ubos nga presyur sa yuta ug sulundon alang sa makinarya sa agrikultura, mga plataporma sa robot, ug mga kagamitan sa konstruksyon sa kasyudaran. Kasagaran kini gigamit sa agrikultura, industriya, ug konstruksyon.

Ang goma nga track undercarriage lig-on sa tanang dalan. Ang mga goma nga track lig-on kaayo nga molihok ug lig-on, nga nagsiguro sa epektibo ug luwas nga pagtrabaho.

Ang kapasidad sa pagdala sa rubber track undercarriage kay 0.8 tonelada-30 tonelada.

Tan-awa ang kompletong teknikal nga mga parametro

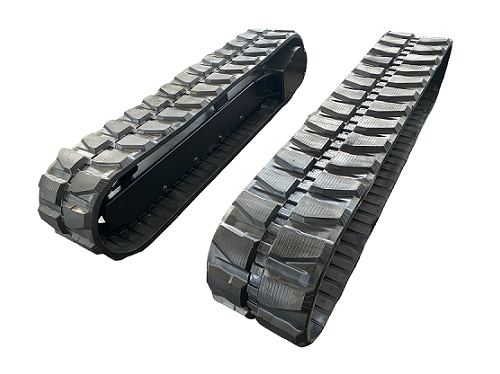

SJ300A

Ilalom sa goma nga riles

Tipo： SJ300A
Mga Dimensyon（mm）：1800X300X485
Kapasidad sa pagkarga (T)：3
Timbang sa patay (kg): 700
Katulin sa pagbiyahe (km/h): 2-4
Teoretikal nga output torque：3000NM
Riles nga Goma： 300X52.5AX74
Abilidad sa pagsaka: ≤30°

PAGKUHA OG INSTANT QUOTE

SJ800A

Ilalom sa goma nga riles

Matang： SJ800A-1
Mga Dimensyon（mm）：2480X400X610
Kapasidad sa pagkarga (T)：8
Timbang sa patay (kg): 1300
Katulin sa pagbiyahe (km/h): 1.5
Teoretikal nga output torque: 10900NM
Riles nga Goma：400X72.5X74
Abilidad sa pagsaka: ≤30°

PAGKUHA OG INSTANT QUOTE

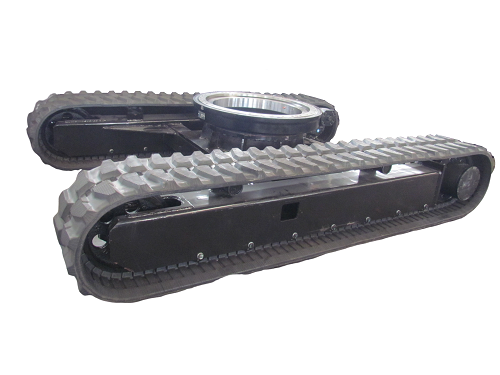

SJ1500A

Ilalom sa goma nga riles

Tipo： SJ1500A
Mga Dimensyon（mm）：3255X400X653
Kapasidad sa pagkarga (T): 15-18
Timbang sa patay (kg): 2000
Katulin sa pagbiyahe (km/h): 1.5
Teoretikal nga output torque：24000NM
Riles nga Goma：400X72.5X96
Abilidad sa pagsaka: ≤30°

PAGKUHA OG INSTANT QUOTE

Ilalom sa Karwahe nga Bakal

Ang among kompanya nagdesinyo, nag-customize, ug naggama sa tanang klase sa steel track nga kompleto sa undercarriage para sa mga karga nga 0.5 ka tonelada ngadto sa 150 ka tonelada. Busa, walay problema ang bug-at nga mga karga. Ang steel tracks undercarriage angay para sa mga dalan nga lapok ug balas, bato ug dagkong mga bato, ug ang steel tracks lig-on sa tanang dalan.

Ang kadena nga asero sa undercarriage sa steel track kay lig-on ug lig-on kaayo.

Kon itandi sa rubber track, mas lig-on kini para sa mga lisod nga dalan. Gidisenyo uban sa mga wear-resistant steel rails, heavy-duty rollers, ug high-torque travel reducers para sa mga drilling rig ug crushers.

Tan-awa ang kompletong teknikal nga mga parametro

SJ400B

Ilalom sa asero nga riles

Tipo： SJ400B
Mga Dimensyon（mm）：1998X300X475
Kapasidad sa pagkarga (T)：4
Timbang sa patay (kg): 950
Katulin sa pagbiyahe (km/h): 2-4
Teoretikal nga output torque： 4155NM
Riles nga Asero： 300X101.6X41
Abilidad sa pagsaka: ≤30°

PAGKUHA OG INSTANT QUOTE

SJ4500B

Ilalom sa asero nga riles

Tipo： SJ4500B
Mga Sukod（mm）：4556x500x858
Kapasidad sa pagkarga (T): 40-45
Timbang sa patay (kg): 6500
Katulin sa pagbiyahe (km/h): 0.8
Teoretikal nga output torque: 74500NM
Riles nga Asero： 500x190x55
Abilidad sa pagsaka: ≤30°

PAGKUHA OG INSTANT QUOTE

SJ6000B

Ilalom sa asero nga riles

Tipo： SJ6000B
Mga Dimensyon（mm）： 4985X500X888
Kapasidad sa pagkarga (T): 60-65
Timbang sa patay (kg): 8300
Katulin sa pagbiyahe (km/h): 0.8
Teoretikal nga output torque: 74500NM
Riles nga Asero： 500X190X55
Abilidad sa pagsaka: ≤30°

PAGKUHA OG INSTANT QUOTE

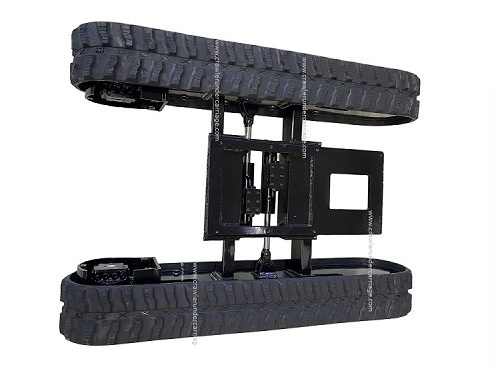

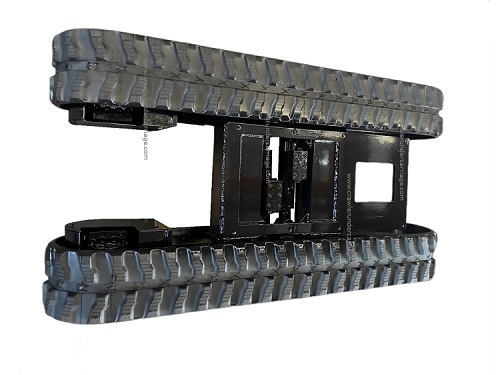

Mapalapad nga mga sistema sa riles

Ang Yijiang naghatag og hydraulicMapalapad nga mga sistema sa rilesAng mapalapad nga sistema sa riles naghatag og mas maayong kalig-on ug gamay ra ang espasyo nga giokupar. Ang mapalapad nga undercarriage sa riles hapsay nga makaagi sa pig-ot nga mga agianan, limitado nga espasyo sa transportasyon, ug dugang nga kalig-on sa gipalapad nga mga posisyon pinaagi sa pag-adjust sa gilapdon sa undercarriage.

Pagpasundayag sa mga Aplikasyon

Gidisenyo alang sa Grabe nga mga Aplikasyon sa Tibuok Kalibutan

Mga Deskripsyon sa Butang sa Aplikasyon:

Mga Drinar ug Piling Rig:Gipalig-on nga istruktura sa bayanan nga gidisenyo aron makasugakod sa kusog nga pag-uyog ug torque atol sa lawom nga pag-drilling.

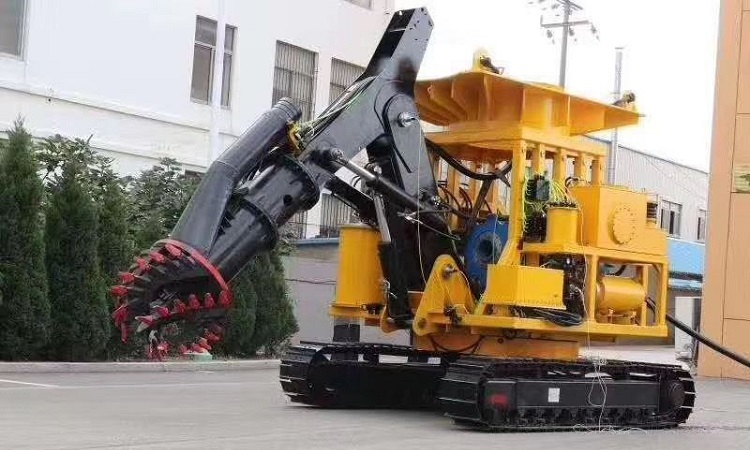

Mga Mobile Crusher ug Pagmina:Heavy-duty 40T–120T steel track chassis nga gihimo para sa batoon nga mga yuta ug padayon nga shock load.

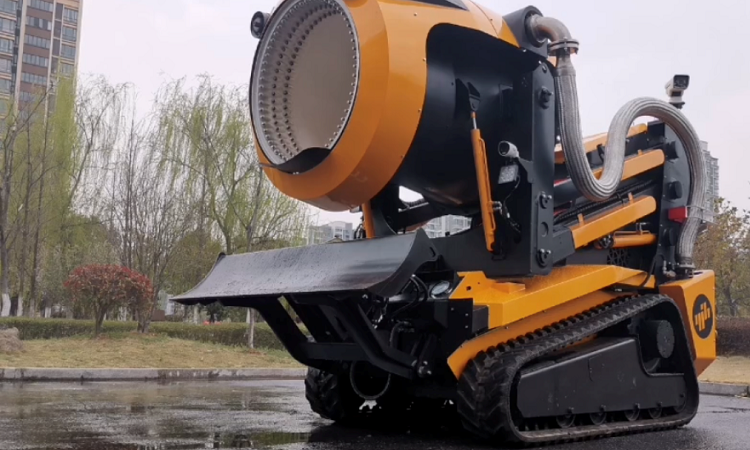

Espesyal nga Robotics ug Pagbatok sa Kalayo:Compact rubber track chassis nga gi-integrate sa wireless drive modules ug taas nga kapasidad sa pagsaka sa bakilid.

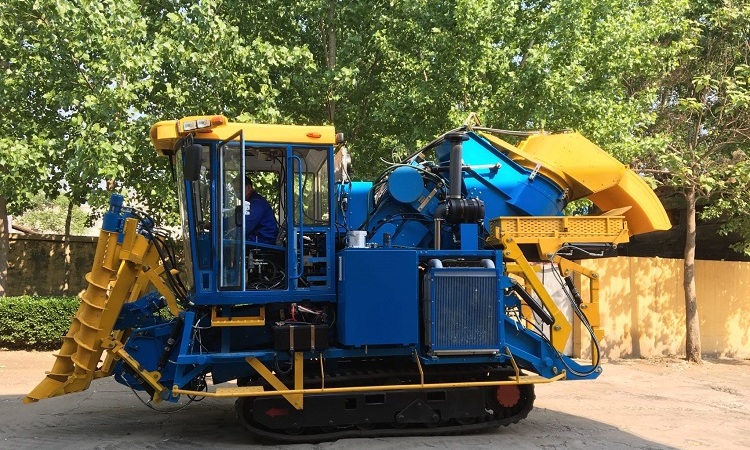

Makinarya sa Agrikultura ug Pag-ani:Mga agianan nga goma nga dili marka o lapad ang agi nga gidisenyo aron maminusan ang pagsiksik sa yuta.

Transparent nga 6-Lakang nga OEM Engineering Workflow

Mga Deskripsyon sa Lakang:

1. Pag-analisar sa mga Kinahanglanon:Inisyal nga konsultasyon bahin sa kargamento, katulin sa pagtrabaho, hydraulic power, ug mga limitasyon sa transportasyon.

2. Panukala sa Inhenyeriya:Ang among teknikal nga grupo mosusi sa mga parametro sa imong makina ug mopresentar og usa ka gipahaom nga sugyot sa istruktura.

3. Pag-apruba sa 3D CAD ug Drawing:Ang detalyadong mga 3D nga modelo ug mga drowing sa mounting interface gihimo alang sa imong katapusang pag-uyon.

4. Paggama sa Tukma:Modernong CNC cutting, taas nga kusog nga manual welding, ug precision machining.

5. 100% nga Pagsulay sa Kalidad:Hugot nga pagsulay sa karga, pagsusi sa hydraulic leak, ug pagberipika sa travel alignment sa dili pa ang paghatud.

6. Tibuok Kalibutan nga Paghatud ug Suporta:Pagputos sa kahon nga hinimo sa kahoy nga estandard sa pag-eksport nga adunay tibuok kinabuhi nga tabang sa teknikal ug mga piyesa.

Walay Pagkompromiso nga Pagkontrol sa Kalidad Gikan sa Asero hangtod sa Katapusang Pag-assemble

Ang matag custom undercarriage moagi sa maampingong inspeksyon sa matag yugto sa produksiyon. Giuna namo ang taas nga grado sa structural steel ug structural welding integrity aron masiguro nga ang imong kagamitan moandar nga kasaligan sulod sa 5+ ka tuig nga walay structural failure.

Mga Bullet Point sa Feature:

Taas nga Kusog nga Pagwelding:Sertipikado nga manwal nga mga teknik sa welding para sa labing taas nga resistensya sa kakapoy sa mga aplikasyon sa bug-at nga karga.
Gipares nga Pag-integra sa Drive:Walay putol nga integrasyon sa mga top-tier hydraulic motor, planetary gearboxes, ug braking systems.
100% nga Inspeksyon sa Pabrika:Ang matag tsasis moagi sa full load, speed, ug hydraulic pressure testing sa dili pa mobiya sa among pasilidad.

Tubaga ang imong pangutana sulod sa 24 oras sa pagtrabaho

Ang among produkto: ipadayon ang kalidad una ang sumbanan sa produksiyon nga nagsuporta sa pabrika ug inspeksyon sa mga produkto

Ang among serbisyo: hingpit nga serbisyo pagkahuman sa pagbaligya ug propesyonal nga team

Kusog sa kompanya: Mubo nga oras sa paggiya ug paspas nga paghatud nga flexible nga mga termino sa pagbayad

Ang eksklusibo ug talagsaon nga solusyon mahimong mahatag sa among kustomer sa mga nabansay ug propesyonal nga mga inhenyero ug kawani.

Usa ka one-stop nga solusyon, ang kompletong kategorya naglakip sa tanan nimong gikinahanglan

IPADALA ANG IMONG PANGAYO

Kahusayan sa Inhenyeriya sa Custom Tracked Solutions

Sa Zhenjiang Yijiang Machinery, among gisumpay ang komplikado nga mga disenyo sa makinarya ug kasaligan nga performance sa uma. Natukod niadtong 2005, ang among 20,000㎡ nga pasilidad sa paggama nasangkapan sa mga heavy-duty CNC machining center, precision laser cutters, ug komprehensibo nga hydraulic test bench.

Espesyalista kami sa pagsulbad sa komplikado nga mga hagit sa paglihok para sa mga espesyalisadong industriya—lakip ang mga drilling rig, mobile crusher, agricultural harvester, ug firefighting robotics.
Kung kinahanglan nimo ang usa ka high-clearance steel track chassis para sa batoon nga mga lugar sa pagmina o usa ka low-ground-pressure rubber track system para sa sensitibo nga mga yuta, ang among in-house technical team direktang nakigtambayayong sa imong mga inhenyero aron makahatag og gi-optimize nga kalig-on sa istruktura, perpekto nga mounting interface, ug talagsaong kalig-on sa karga.

Mga Pangunang Punto sa Pabrika:

Kapasidad:0.8 Tonelada hangtod 120 Tonelada nga Sakop sa Karga
Kusog sa Trabaho:Mga Senior Hydraulic ug Mechanical Engineers nga adunay 15+ ka Tuig nga Kasinatian
Pagsiguro sa Kalidad:100% Pagsulay sa Karga ug Pagsulay sa Presyon sa Haydroliko Sa Dili Pa ang Pagpadala
Tibuok Kalibutanong Tunob:Napamatud-an nga mga Paghatud sa Europa, North America, Russia, ug Southeast Asia

Mga Kanunayng Pangutana (FAQs)

Q1Mahimo ba ko mag-order og usa lang ka set para sa paghimo og prototype?
A: Oo, sigurado! Gisuportahan namo ang MOQ = 1 set para sa mga custom engineering projects. Naghimo ka man og usa ka prototype o nangandam para sa mass production, parehas ra gihapon ang among engineering rigidity ug quality control.

Q2Mahimo ba nako nga ilisan ang steel track undercarriage ngadto sa rubber track sa ulahi sa samang frame?

AKasagaran, dili. Lahi-lahi ang internal nga mga sangkap sa paggiya ug pagmaneho. Ang mga steel track mosakay sa mga steel roller pinaagi sa usa ka chain link, nga gipadagan sa usa ka sprocket nga motapot sa mga chain pin. Ang mga rubber track mogamit og smooth-surface roller nga mosakay sulod sa usa ka rubber carcass guide, nga gipadagan sa usa ka sprocket nga motapot sa internal nga mga ngipon nga puthaw. Lahi-lahi ang mga frame geometries, roller heights, ug sprocket profiles, busa ang tipo sa track kinahanglan nga pilion sa inisyal nga hugna sa pagpili.

Q3Unsa nga mga parametro ang kinahanglan nakong ihatag para sa usa ka custom quote?

A:Aron mahatagan ka ug tukmang drowing ug kwotasyon, kinahanglan lang namo: (1) Kinatibuk-ang kargamento sa makina, (2) Gipalabi nga tipo sa track (asero o goma), (3) Mga limitasyon sa dimensyon sa transportasyon, (4) Katulin sa pag-operate ug mga kondisyon sa yuta, ug (5) Mga parametro sa hydraulic system

Q4Unsa ang imong polisiya sa garantiya ug teknikal nga suporta?

A:Nagtanyag kami og12 ka bulan o 1,000 ka oras nga garantiya sa pagtrabahoNaglangkob sa tanang estruktural nga mga piyesa ug mga nag-unang sangkap. Ang among mga inhenyero naghatag og 24/7 nga video ug CAD nga tabang para sa integrasyon, ug ang mga ekstrang piyesa ipadala sa tibuok kalibutan sulod sa 7 ka adlaw.

Naglisod ka pa ba sa pagpili og crawler undercarriage nga angay sa imong mobile machine?

Palihog ipaambit kanamo ang imong ideya sa imong crawler tracked undercarriage. Magdungan ta paghimo og maayong mga butang!
