Pásové podvozky na míru navržené pro vaše specifické stroje (0,8T – 120T)
Od návrhu prototypu až po sériovou výrobu dodáváme odolné ocelové a pryžové pásové podvozky přizpůsobené vašim specifikacím. Získejte plně dimenzované 3D CAD výkresy a technické návrhy do 24 hodin.
- 24hodinová technická reakce| 3D CAD výkresy a návrhy
- MOQ = 1 sada podporována| Ideální pro prototypování a OEM výrobu
- 1letá globální záruka| Plná technická podpora a podpora náhradních dílů
- Továrna s certifikací ISO9001| Více než 20 let přímé výroby
Osvědčené odborné znalosti OEM, kterým důvěřují světoví výrobci strojů
-
20+ let | Zkušenosti se zakázkovou výrobou
-
500+ | Zakázkové projekty dodávané po celém světě
-
0,8T – 120T | Komplexní řada nosností
-
98 % | Včasné dodání a spokojenost s kvalitou
Vyžádejte si nabídku na zakázkový podvozek
Sdělte nám své požadavky na vybavení. Náš technický tým provede analýzu vašeho užitečného zatížení, rychlosti a terénních podmínek a do 24 hodin vám poskytne optimalizovaný CAD návrh.
Mikrokopírování pole formuláře:
Typ trati:Gumové pásy (0,8T–30T) / Ocelové pásy (0,5T–120T) / Rozšiřitelný systém
Požadované užitečné zatížení (tuny):např. 15 tun
Použití zařízení:např. vrtná souprava, mobilní drtič, demoliční robot
Nahrát CAD/náčrt:Nahrajte výkres nebo náčrt horního stroje (akceptovány soubory PDF, CAD, JPG)
Doporučené zakázkové sledovací systémy
Potřebujete začít? Prozkoumejte naše standardní základní konfigurace navržené pro různé pracovní podmínky. Každý model lze 100% přizpůsobit tak, aby odpovídal vašemu hydraulickému systému a rozměrům podvozku.
Gumový pásový podvozek
Společnost Zhenjiang Yijiang vyvíjí, vyrábí a dodává gumové pásové podvozky pro velmi širokou škálu aplikací. Gumové pásové podvozky se proto vyznačují vysokou mobilitou a nízkým tlakem na zem a jsou ideální pro zemědělské stroje, robotické plošiny a městské stavební stroje. Často se používají v zemědělství, průmyslu a stavebnictví.
Podvozek s gumovými pásy je stabilní na všech typech vozovek. Gumové pásy jsou vysoce mobilní a stabilní, což zajišťuje efektivní a bezpečnou práci.
Nosnost podvozku s gumovými pásy je 0,8 až 30 tun.

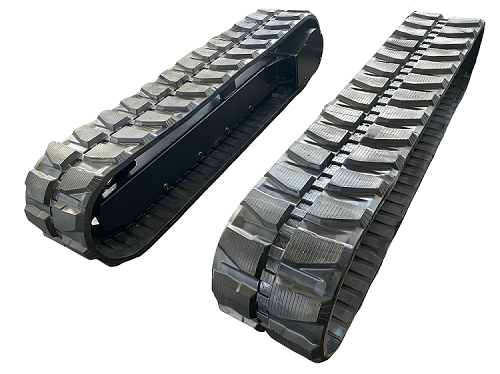

SJ300A
Gumový pásový podvozek
- Typ： SJ300A
- Rozměry (mm):1800X300X485
- Nosnost (T): 3
- Vlastní hmotnost (kg): 700
- Rychlost jízdy (km/h): 2-4
- Teoretický výstupní točivý moment:3000 námořních mil
- Gumový pás: 300X52.5AX74
- Stoupavost: ≤30°
SJ800A
Gumový pásový podvozek
- Typ： SJ800A-1
- Rozměry (mm): 2480 x 400 x 610
- Nosnost (T): 8
- Vlastní hmotnost (kg): 1300
- Rychlost jízdy (km/h): 1,5
- Teoretický výstupní točivý moment: 10900 NM
- Gumový pás: 400x72,5x74
- Stoupavost: ≤30°
SJ1500A
Gumový pásový podvozek
- Typ： SJ1500A
- Rozměry (mm): 3255 x 400 x 653
- Nosnost (T): 15-18
- Vlastní hmotnost (kg): 2000
- Rychlost jízdy (km/h): 1,5
- Teoretický výstupní točivý moment:24000 námořních mil
- Gumový pás: 400x72,5x96
- Stoupavost: ≤30°
Ocelový pásový podvozek
Naše společnost navrhuje, zakázkově vyrábí a vyrábí všechny druhy kompletních ocelových pásových podvozků pro zatížení od 0,5 tuny do 150 tun. Těžká břemena proto nepředstavují problém. Ocelové pásové podvozky jsou vhodné pro blátivé a písčité, kamenité, skalnaté a balvanové cesty a ocelové pásy jsou stabilní na každé silnici.
Ocelový řetěz ocelového pásového podvozku je vysoce odolný a pevný.
Ve srovnání s gumovými pásy maximální odolnost v náročném terénu. Vyrobeno s ocelovými kolejnicemi odolnými proti opotřebení, těžkými válečky a reduktory pojezdu s vysokým točivým momentem pro vrtné soupravy a drtiče.
SJ400B
Ocelový pásový podvozek
- Typ： SJ400B
- Rozměry (mm): 1998 x 300 x 475
- Nosnost (T): 4
- Vlastní hmotnost (kg): 950
- Rychlost jízdy (km/h): 2-4
- Teoretický výstupní točivý moment: 4155 NM
- Ocelová dráha: 300x101,6x41
- Stoupavost: ≤30°
SJ4500B
Ocelový pásový podvozek
- Typ： SJ4500B
- Rozměry (mm): 4556x500x858
- Nosnost (T): 40-45
- Vlastní hmotnost (kg): 6500
- Rychlost jízdy (km/h): 0,8
- Teoretický výstupní točivý moment: 74500 NM
- Ocelová dráha: 500x190x55
- Stoupavost: ≤30°
SJ6000B
Ocelový pásový podvozek
- Typ： SJ6000B
- Rozměry (mm): 4985 x 500 x 888
- Nosnost (T): 60-65
- Vlastní hmotnost (kg): 8300
- Rychlost jízdy (km/h): 0,8
- Teoretický výstupní točivý moment: 74500 NM
- Ocelová dráha: 500X190X55
- Stoupavost: ≤30°
Systémy roztažitelných kolejnic
Yijiang poskytuje hydraulickéSystémy roztažitelných kolejnicSystém roztažitelných kolejnic poskytuje lepší stabilitu a zabírá méně místa. Roztažitelný podvozek kolejnic může plynule procházet úzkými průchody, omezeným přepravním prostorem a dodatečnou stabilitu v roztažených polohách lze dosáhnout nastavením šířky podvozku.
Přehlídka aplikací
Navrženo pro extrémní aplikace po celém světě
Popisy položek aplikace:
-
Vrtné a pilotové soupravy:Zesílený konstrukční rám navržený tak, aby odolal silným vibracím a krouticímu momentu během hlubokého vrtání.
-
Mobilní drtiče a těžba:Odolný ocelový pásový podvozek o nosnosti 40T–120T, vyrobený pro skalnatý terén a trvalé rázové zatížení.
-
Specializovaná robotika a hasičství:Kompaktní podvozek s gumovými pásy integrovaný s bezdrátovými pohonnými moduly a vysokou stoupavostí.
-
Zemědělské a sklízecí stroje:Nezanechávající stopy nebo široké gumové pásy navržené pro minimalizaci zhutňování půdy.
Transparentní šestikrokový pracovní postup pro OEM inženýrství
Popis kroků:
1. Analýza požadavků:Úvodní konzultace ohledně užitečného zatížení, pracovní rychlosti, hydraulického výkonu a přepravních limitů.
2. Návrh technického řešení:Náš technický tým vyhodnotí parametry vašeho stroje a předloží vám individuální konstrukční návrh.
3. Schválení 3D CAD a výkresů:Pro vaše konečné schválení jsou vygenerovány detailní 3D modely a výkresy montážních rozhraní.
4. Přesná výroba:Nejmodernější CNC řezání, vysokopevnostní ruční svařování a přesné obrábění.
5. 100% testování kvality:Důkladné zátěžové zkoušky, kontroly hydraulických těsností a ověření vyrovnání pojezdu před dodáním.
6. Globální dodání a podpora:Standardní dřevěné krabicové balení pro export s doživotní technickou podporou a asistencí v oblasti náhradních dílů.
Nekompromisní kontrola kvality od oceli až po finální montáž
Každý zakázkový podvozek prochází v každé fázi výroby pečlivou kontrolou. Prioritou je vysoce kvalitní konstrukční ocel a integrita svařování, abychom zajistili, že vaše zařízení bude spolehlivě fungovat po dobu 5 a více let bez strukturálních poruch.
Odrážky funkcí:
-
Vysokopevnostní svařování:Certifikované techniky ručního svařování pro maximální odolnost proti únavě materiálu v aplikacích s vysokým zatížením.
-
Integrace shodných disků:Bezproblémová integrace špičkových hydraulických motorů, planetových převodovek a brzdových systémů.
-
100% inspekce ve výrobě:Každý podvozek před opuštěním našeho závodu prochází zkouškami plného zatížení, rychlosti a hydraulického tlaku.
Odpovězte na svůj dotaz do 24 pracovních hodin
Náš produkt: trvejte na kvalitě na prvním místě, standard výroby podporuje továrnu a kontrolu produktů
Naše služby: perfektní poprodejní servis a profesionální tým
Silné stránky společnosti: Krátké dodací lhůty a rychlé dodání, flexibilní platební podmínky
Exkluzivní a jedinečné řešení mohou být poskytnuty našim zákazníkům dobře vyškolenými a profesionálními inženýry a zaměstnanci
Řešení na jednom místě – kompletní kategorie zahrnuje vše, co potřebujete
Inženýrská excelence v zakázkových sledovacích řešeních
Ve společnosti Zhenjiang Yijiang Machinery překlenujeme mezeru mezi složitými konstrukcemi strojů a spolehlivým provozem v terénu. Náš výrobní závod o rozloze 20 000 m², založený v roce 2005, je vybaven vysoce výkonnými CNC obráběcími centry, přesnými laserovými řezacími stroji a komplexními hydraulickými zkušebními stolicemi.
Specializujeme se na řešení komplexních problémů s mobilitou pro specializovaná odvětví – včetně vrtných souprav, mobilních drtičů, zemědělských sklízečů a robotiky pro hašení požárů.
Ať už potřebujete ocelový pásový podvozek s vysokou světlou výškou pro skalnatý těžební terén nebo systém gumových pásů s nízkým tlakem na zem pro citlivé půdy, náš interní technický tým spolupracuje přímo s vašimi inženýry, aby zajistil optimalizovanou konstrukční pevnost, perfektní montážní rozhraní a výjimečnou stabilitu při zatížení.
Hlavní vlastnosti továrny:
Kapacita:Rozsah užitečného zatížení od 0,8 tuny do 120 tun
Pracovní síla:Vedoucí hydrauličtí a strojní inženýři s více než 15 lety praxe
Zajištění kvality:100% zátěžové zkoušky a hydraulické tlakové zkoušky před odesláním
Globální stopa:Osvědčené dodávky do Evropy, Severní Ameriky, Ruska a jihovýchodní Asie
Často kladené otázky
Q1Mohu si pro vývoj prototypu objednat pouze 1 sadu?
A: Ano, samozřejmě! Pro zakázkové inženýrské projekty plně podporujeme MOQ = 1 sada. Ať už stavíte jeden prototyp, nebo se připravujete na hromadnou výrobu, poskytujeme stejnou technickou přesnost a kontrolu kvality.
Q2Mohu později na stejném rámu vyměnit ocelový pásový podvozek za gumový?
AObecně ne. Vnitřní vodicí a hnací komponenty se zásadně liší. Ocelové pásy se pohybují po ocelových válečcích pomocí řetězového článku, poháněného ozubeným kolem, které zabírá s čepy řetězu. Pryžové pásy používají válečky s hladkým povrchem, které se pohybují uvnitř pryžového vodítka kostry, poháněného ozubeným kolem, které zabírá s vnitřními železnými zuby. Geometrie rámu, výška válečků a profily ozubených kol se liší, takže typ pásu musí být rozhodnut během počáteční fáze výběru.
Q3Jaké parametry musím uvést pro individuální cenovou nabídku?
A:Abychom vám mohli poskytnout přesný výkres a cenovou nabídku, potřebujeme pouze: (1) Celkové užitečné zatížení stroje, (2) Preferovaný typ pásu (ocelový nebo gumový), (3) Mezní přepravní rozměry, (4) Provozní rychlost a terénní podmínky a (5) Parametry hydraulického systému
Q4Jaká je vaše záruční a technická podpora?
A:NabízímeZáruka 12 měsíců nebo 1 000 pracovních hodinPokrývá všechny konstrukční díly a hlavní komponenty. Naši technici poskytují nepřetržitou video a CAD asistenci pro integraci a náhradní díly jsou dodávány do celého světa do 7 dnů.
Stále si lámete hlavu s výběrem pásového podvozku vhodného pro váš mobilní stroj?
Podělte se s námi o svou představu o vašem pásovém podvozku. Pojďme společně dokázat dobré věci!
